配电室变电站智能辅助监控系统

发布时间：2021-09-17浏览次数：2000

一、概述

随着我国经济的高速发展，当今社会用电量越来越大，各个地方配电室、变电站等越来越多，提高配电网的供电可靠性和供电质量，是实现人民安居乐业、经济发展、生活富裕的重要保证。近几年配电设施的盗窃行为时有发生，同时老旧设备用电过负荷易过热引发火灾，防盗、防火等，配电室变电站智能辅助综合监控系统变得越来越有重要。

配电室变电站智能辅助综合监控系统给是一个综合利用电子电路技术、计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感器技术、物联网技术等构成的装置，提供一种以计算机及电子电路微控制器和物联网技术为基础，实现24小时无人值守自动巡检配电室环境状态，为配电室设备正常运行保驾护航，也可以应用于其它多种环境监控领域。

二、系统功能及特色

上海摩稳电子科技有限公司自主研发的配电室智能辅助综合监控系统，可对：温度、湿度、烟感、红外双鉴/三鉴、红外对射、红外入侵、主变测温、漏水水浸、电压电流、母排测温、电缆头测温、氧气O2、臭氧O3、六氟化硫SF6、水位、PM2.5、门磁、门禁、视频、空调、除湿机、水泵、风机、照明、声光报警器等等（如客户还有特殊需求，还可以根据需求定制开发）。主机设计了多个串口RS232/RS485接口，还可采用多种联网方式（RJ45联网/GPRS/4G），可实现本地触摸屏LCD显示及控制，远程供电公司集中监控管理。可以手机APP或者WEB网页查看。根据采集的数据还可实现自动联动，如温度联动空调，湿度联动除湿机、烟雾联动风机、漏水联动水泵、开门联动照明、远程开门、红外双鉴联动报警等。

（主机图片）

智能综合监控系统构架图

三、智能综合监控系统设备常用清单（还可根据客户具体需求定制）

智能综合监控系统标准屏柜机柜
序号	名称	技术参数	单位	数量	备注

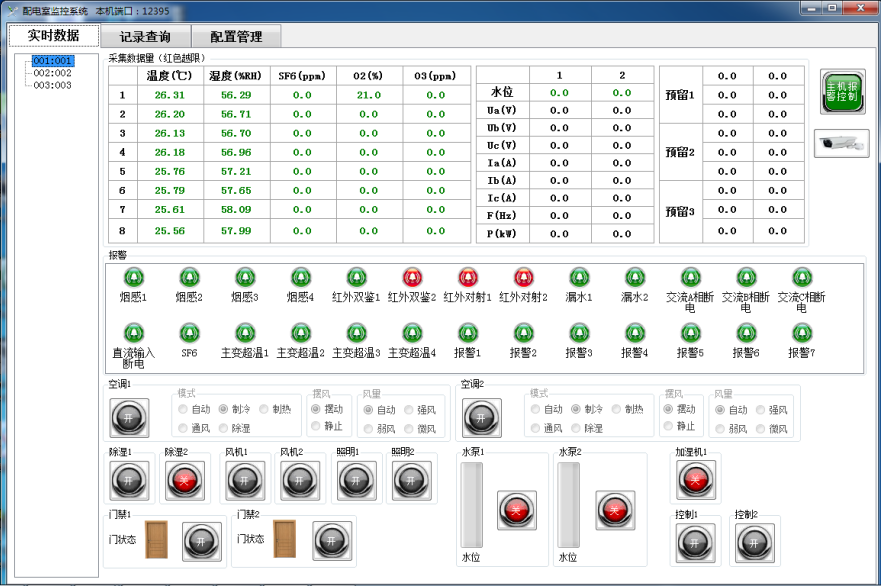

1	控制主机	1.标准机架式机柜安装；2.数据采集及通信方式：主机与各类传感器采用485或开关量通信方式，以太网方式通过专用通信设备（路由器、交换机、光纤收发器等）与服务器进行通信。配置含2路独立100M以太网口，4路RS485通讯接口，1路RS232接口，1路GPRS/4G无线通信模块接口。3. 输入接口：接入各类报警器的输出信号，配置含20路开关量信号输入（还可扩展至32路），输入信号有完善的电气防护措施；4.输出接口：可输出控制各类用电设备，如空调、除湿机、水泵、照明和风机等，采用报警联动控制+远端控制相结合的方式。配置12路继电器（还可扩展至24路）输出，输出信号有完善的防护措施；5.人机界面：配备一套PC端软件，能实时显示监测数据、报警事件、控制状态等，能调取视频录像信息，并支持历史数据、报警数据查询。6.工作环境温度：-40到+85度；7.工作环境湿度：< 95%RH；8.机箱尺寸：标准2U豪华机箱，88482.6250mm；	台	1	2U标准机箱标配
2	电源主机	1.标准机架式机柜安装； 2.交流220V输入，配置有3路+24VDC输出，4路+12VDC输出，3路+5VDC输出； 3.配置有备用锂电池模组，能把供电情况（主电源/备用电池）上报主机，在主电源断电情况下能保证控制主机至少续航工作2小时；	台	1	1.5U标准机箱选配（选配）
3	触摸液晶屏	壁挂式或者机柜嵌入式或者立式	台	1	选配
4	网络硬盘录像机		台		客户自行配置
5	视频数据专用硬盘		块		客户自行配置
6	企业级千兆路由器		台		客户自行配置
7	以太网交换机		台		客户自行配置

数据监控信号采集类
序号	名称	技术参数	单位	数量	备注
1	温湿度采集变送器	1、工作电源：5-12VDC 2、通讯方式：RS485 3、温度测量范围：-40~123℃ 4、精度正负0.4度,分辨率0.01度； 5、湿度测量范围：0~100RH 6、精度正负3%RH，分辨率0.01%RH；	只	8	最大支持8路
2	水位变送器	1、工作电源：12VDC 2、通讯方式：RS485 3、量程：0-1000mm 4、精度：2mm	只	2	最大支持2路
3	O2气体变送器	1、工作电源：12VDC 2、通讯方式：RS485 3、O2浓度检测范围：1.0%~25.0% 4、O2浓度检测精度：<0.5%	只	8	最大支持8路
4	O3气体变送器	1、工作电源：12VDC 2、通讯方式：RS485 3、O3泄漏报警阀值：100ppm 4、O3浓度检测精度：<1%	只	8	最大支持8路
5	SF6气体变送器	1、工作电源：24VDC 2、通讯方式：RS485 3、SF6泄露报警范围：10~1500ppm 4、SF6浓度报警误差：<1%	只	8	最大支持8路
6	SF6气体检测器	1、工作电源：无源 2、输出方式：开关量	只	8
7	漏水检测器	1、工作电源：12VDC 2、输出方式：开关量	只	2
8	烟雾变送器	1、工作电源：12VDC 2、输出方式：开关量	只	6	最大支持6路
9	红外双鉴变送器	1、工作电源：12VDC 2、输出方式：开关量 3、探测距离：<8m	只	6	红外检测+微波检测
10	红外对射变送器	1、工作电源：12VDC 2、输出方式：开关量 3、探测距离：>20m	只	2
11	门磁检测	1、工作电源：无源 2、输出方式：开关量	只	4
12	主变测温检测	1、工作电源：无源 2、输出方式：开关量	只	6	客户自行配置
13	摄像头	接入录像机			客户自行配置

设备控制类
序号	名称	技术参数	单位	数量	备注
1	风机控制单元	1.节点驱动交流接触器方式控制，控制风机启停； 2.支持联动；	只	2
2	除湿机控制单元	1.节点驱动交流接触器方式控制，控制除湿机启停 2.支持联动	只	2
3	空调控制单元	1、工作电源：12VDC 2、控制方式：红外遥控学习，控制空调启停 3、支持联动	只	2
4	照明控制单元	1、节点驱动交流接触器方式控制，控制照明启停 2、支持联动	只	2
5	声光报警器制单元	1、节点直接驱动报警器启停 2、支持联动	只	1
6	水泵控制单元	1、节点驱动交流接触器方式控制，控制水泵启停 2、支持联动	只	2
7	门禁控制单元	节点直接驱动开门按钮开门	只	2
8	预留	预留节点控制其他用电设备	只	2
